用心聆听 精确服务 您的难题就是我们的挑战
全球站
简体中文
English
联系电话
400-880-6743
工作时间
7x24小时
上海市松江区泗泾镇
松江钢材城
首页
关于牧岩
公司简介
企业文化
公司架构
人才招聘
新闻资讯
百度文库
企业新闻
技术文章
产品中心
不锈钢材
钛镍合金
优特钢材
精密钢带
铜材合金
服务中心
热销产品
在线购物
加工能力
品保中心
联系我们
获取报价
首页
关于牧岩
公司简介
企业文化
公司架构
人才招聘
新闻资讯
百度文库
企业新闻
技术文章
产品中心
不锈钢材
钛镍合金
优特钢材
精密钢带
铜材合金
服务中心
热销产品
在线购物
加工能力
品保中心
联系我们
1.2311标准号
首页
产品中心
1.2311标准号
1.2311标准号
上海牧岩是1.2311圆棒,扁钢,板材和块材的供应商。1.2311材料性能:为塑料模具工业设计的标准预硬化钢。1.2311用于哪些用途?塑料注射模芯和腔,热塑性塑料拉伸模;塑料;热塑性塑料(PE、PP、PS)、热固性塑料、透明熔体。作为合金工具,钢级1.2311通常在硬化和回火条件下供应,供应硬度约为300HB。这种钢具有出色的抛光表面,是机切塑料模具和锌压铸模具最广泛接受的规格之一。该等级提供优异的耐磨性,但如果压塑成型塑料模具或类似工具需要zui大表面硬度,则钢可以表面硬化或氮化。
应用
这种工具钢级非常适合塑料模具的生产。典型应用包括模架,锌压铸模,背衬,垫板和注塑模具。1.2311工具钢的多功能性及其高拉伸特性使其可用于各种其他应用,如轴,导轨和耐磨条
分析
碳 0.35-0.45% 铬 1.80-2.10%
锰 1.30-1.60% 钼 0.15-0.25%
硫 ≤0.03% 硅 0.20〜0.40%
磷 ≤0.03%
锻造
缓慢加热钢材,留出足够的时间使其通过加热。在1050°C开始锻造。如有必要,不要在930°C以下锻造再加热。锻造后,冷却非常缓慢。
退火
均匀加热至770-790℃。浸泡好,在炉中慢慢冷却。
去应力退火
当模具经过大量加工时,我们建议在精加工前进行应力消除,以减轻加工应变。加热至460-500°C。浸泡好,让空气冷却。
硬化
均匀加热至820-840°C直至加热。淬火油。
回火
均匀加热并在回火温度下浸泡每25mm截面至少一小时。在静止空气中冷却。
温度[°C] 100 200 300 400 500 600
硬度[HRc] 51 50 48 46 42 36
拉伸[N /mm²] 1730 1670 1570 1480 1330 1140
热处理
对于要求机械性能高于300HB的特定应用,可通过以下方式进行硬化:
>加热约850°C-(1560°F),保持时间1小时/25毫米(1小时/英寸)

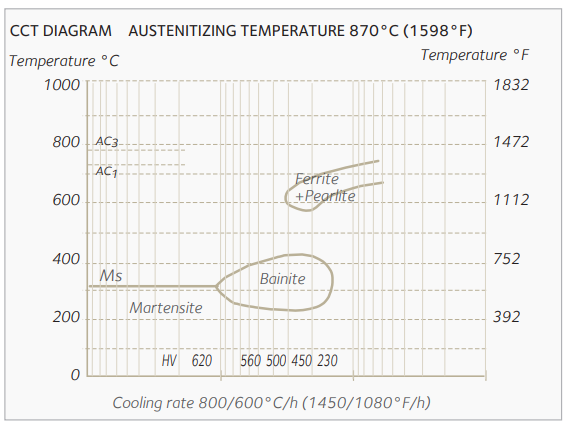

>水、油或空气淬火取决于厚度(见C.C.T图)
氮化
可以对1.2311钢进行氮化处理,使其具有大约洛氏C60表面硬度的耐磨情况,表面深度在0.35mm至0.5mm之间。氮化还增加了耐腐蚀性。在525℃下在氨气中氮化后,表面硬度约为650HV。
表面硬化
为了获得≤的表面硬度,由1.2311工具钢加工的模具可以进行表面硬化,其表面硬度可以达到55至59HRC。
火焰/感应淬火
火焰或感应淬火将达到50至55HRC的硬度。尽管较小的部件可能需要强制冷却,但空气冷却是优选的。硬化后立即回火。
质量保证供应
1.2311塑料模具钢按照ISO 9001:2015注册要求提供。
上一篇:
1.2311模具钢有没有国标
下一篇:
1.2316模具钢报价
最新文章
BS S132钢棒 优良的淬透性
工具钢A2 | 1.2363-退火状态
工具钢D2 | 1.2379-退火状态
SAE4340铬钼镍钢
SAE4140低合金铬钼钢
SAE4130低合金铬钼钢
826M40(EN26)2.5%镍铬钼钢
817M40(EN24)1.5%镍铬钼钢
722M24(EN40B)低合金1%铬钼
708M40(EN19A)低合金1%铬钼
用心聆听 精确服务
获取报价
