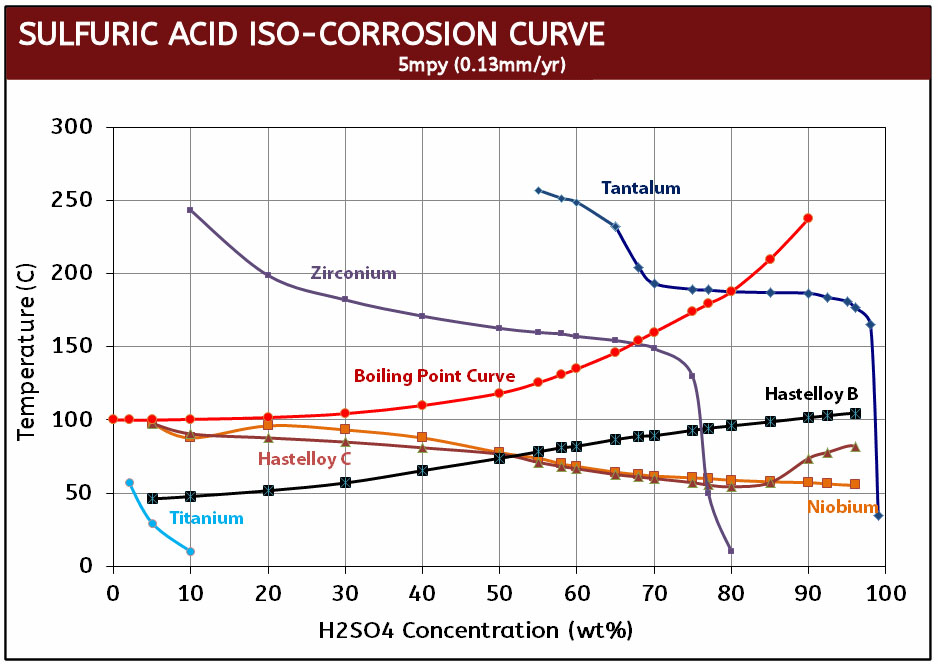

钽是H 2 SO 4 的终极保护剂,但价格非常高。因此它被保留用于最严格的服务。对于在高达 350°F 的任何温度下所有浓度高达 98% 的钽螺栓几乎没有腐蚀率。
今天我们就着重来了解一下Alloy20合金材料。 镍铁铬等级合金Alloy20是各种腐蚀性环境的理想选择。 通过添加铜、钼和铌,合金Alloy20成为硫酸应用的首选合金。 关于合金Alloy20:
合金Alloy20含有用于稳定的铌,可增强其耐腐蚀性。该合金是一种铁基奥氏体合金,对各种介质具有出色的耐腐蚀性。
由于镍含量高,合金Alloy20对氯化物引起的应力腐蚀开裂具有良好的抵抗力。此外,该合金还具有良好的抗点蚀和缝隙腐蚀能力。
在化学工艺市场,Alloy20的主要应用是在硫酸、磷酸和硝酸环境中。
该合金在食品工业中也常用于制造食品防腐剂(三氯化磷和三氯化磷)。 Alloy20耐腐蚀性:【现货价格查询】
Alloy20对硫酸,磷酸和有机酸及其盐的水溶液表现出优异的耐腐蚀性。它还具有良好的耐xiao酸腐蚀性。通过调节化学成分,它对各种类型的腐蚀(例如晶间腐蚀和应力腐蚀)表现出优异的耐受性。还包括钼以确保耐点蚀和缝隙腐蚀。为了zui大限度地提高耐腐蚀性,必须保持材料的冶金正确和清洁。 Alloy20化学成分:
Ni Cr Fe C Mn Si Cu Mo Nb P S
min 36.5 19.0 bal. 1.0 3.0 2.0 0.1
max 38.0 21.0 0.02 2.0 0.7 4.0 3 0.3 0.020 0.005 Alloy20主要用途: Alloy20可在高达约500°C(930°F)的温度下用于各种应用。包括:
•制造硫酸的设备和硫酸基工艺设备
•用于胺生产和制药加工的萃取塔
•塑料和合成纤维生产
•防污染食品加工机械 Alloy20机械性能:
状态
强度(Mpa)
抗拉强度(Mpa)
伸长率(%)
硬度(HB)
ASTMzui低价值
退火
241
551
30
室温下的典型值
退火
274
617
50
184
Alloy20规格:
板材、片材和带材 – ASTM A 240、ASTM A 480、ASTM B 463、ASTM B 906、ASME SA 240、ASME SA 480、ASME SB 463、ASME SB 906、ISO 6208、DIN 17750
管道和管材 – ASTM B 729、ASTM B 829、ASTM B 468、ASTM B 751、ASTM B 464、ASTM B 775、ASTM B 474、ASME SB 729、ASME SB 829、ASME SB 468、ASME SB 751、ASME SB 464、ASME SB 775、ASME SB 474、ISO 6207、DIN 77751
其他 – DIN 17744、ASTM B 366、ASTM B 462、ASTM B 471、ASTM B 475、ASME SB 366、ASME SB-462、ASME SB 471、ASME SB 475
【现货价格查询】访问【上海牧岩合金网站】了解更多! Alloy20加工 - 热成型:
均匀加热至 2100-2225°F 的起始温度。在库存降至 1800°F 以下之前完成锻造。
为了在热加工操作后稳定材料,在 1750-1850°F 的温度下再加热每 1 英寸厚度至少 1/2 小时并进行水淬。 Alloy20加工 - 冷成型:
合金 20 具有良好的冷成型性。弯曲、拉伸和压制,以及在制造制品生产中发生的其他成型操作很容易进行。
合金 20 通常可以在两倍于材料厚度的半径上折弯。
在超过 15% 的冷轧后,通常需要进行最终的稳定化退火。 Alloy20可加工性:
由于合金Alloy20的高加工硬化率,需要以下条件:
与低合金标准奥氏体不锈钢相比,只有较低的表面切削速度是可能的。
应始终使用工具。
重进给对于低于加工硬化的“表皮”非常重要。
