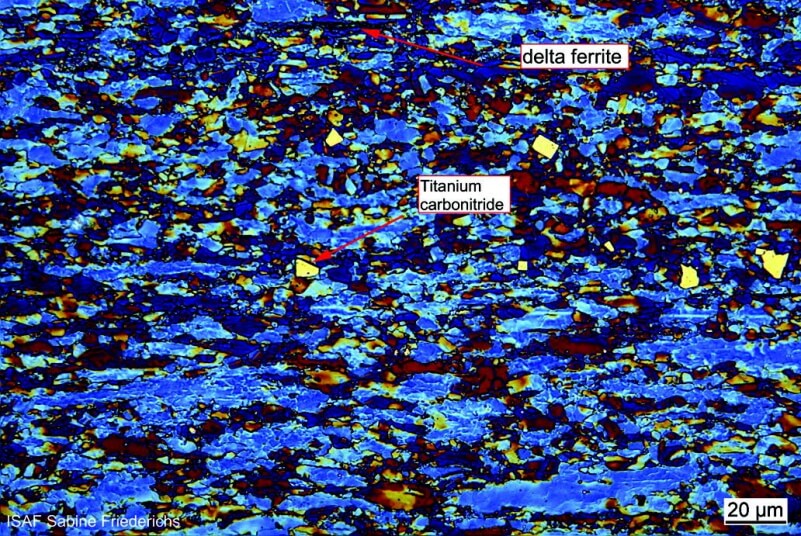

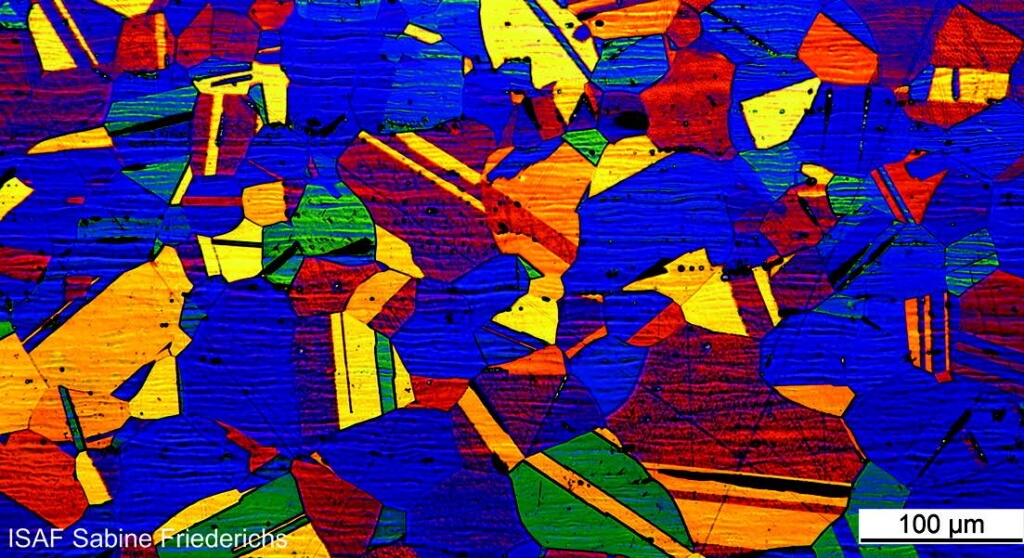

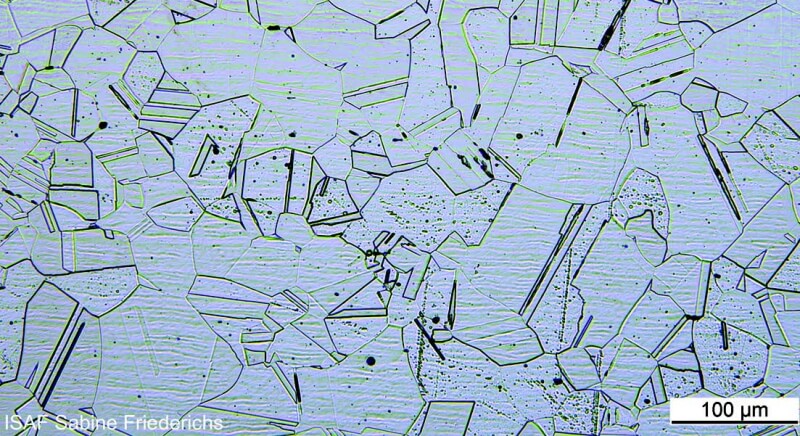

避免碳化铬沉淀有两种方法。一方面,总碳含量可以降低.不幸的是,这只会延迟腐蚀的敏感性,但并不能阻止它。 第二种可能性是合金钢与强的化合物元素,如钛或锆。 合金钛的数量取决于碳和氮的含量。一般而言,根据以下公式确定最佳钛含量: %Ti = 5x (%C + %N) 因此,该钢级316钛含有少量钛,这使结构稳定在800℃以上的温度。这防止碳化物沉淀在晶界,并保护金属免受因铬耗尽带而产生的颗粒间腐蚀。 钛比铬更容易形成碳化物,并优先与碳反应生成碳化钛,因此在钛稳定不锈钢中不会形成铬的消耗,而且保持了均匀的氧化层。 然而,由于固体溶液强化效应,钛碳化物和钛碳化物在组织中的形成导致硬度的提高。它还降低了缺口冲击强度,延性和可加工性。
