用心聆听 精确服务 您的难题就是我们的挑战
309S/1.4833, 310S/1.4845耐高温不锈钢
309S/1.4833, 310S/1.4845产品简介
与310S不锈钢相比，309S不锈钢的镍含量较低，这提高了它们在高温下抗硫化氢（H2S）侵蚀的能力。
309S不锈钢为低碳不锈钢，建议用于停机期间高温气体或冷凝物引起的敏化和随后的腐蚀可能造成问题的应用。
例如，309S不锈钢用于炉部件、防火箱板、高温容器、催化转化器、排气系统等应用。
310S不锈钢具有更高的铬和镍含量，以使其能够在温度高达1200°C的条件下在连续使用中抗氧化，前提是不存在还原性硫气体。310S Si-1.4841中较高的硅含量进一步提高了这种抗氧化性。
在间歇高温环境中，310S不锈钢可在高达1030°C的温度下使用，因为它们抗结垢，并且金属和结垢之间的膨胀系数差相对较低。这些不锈钢在渗碳和还原环境中对304型和309S型都具有优异的抵抗力。
310S不锈钢用于炉部件、马弗炉、辐射管、氨转换器等应用。

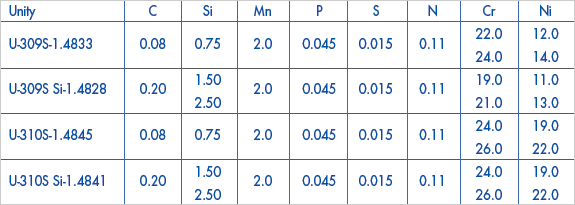

309S/1.4833, 310S/1.4845成份含量

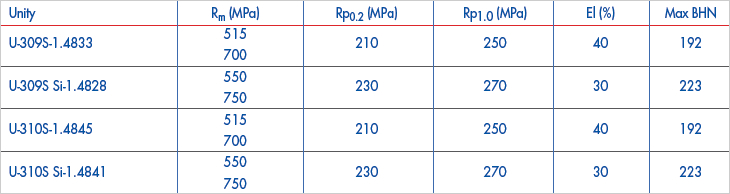

309S/1.4833, 310S/1.4845机械性能
309S/1.4833, 310S/1.4845耐腐蚀性
309S/1.4833, 310S/1.4845机械性能
309S/1.4833, 310S/1.4845耐腐蚀性
耐热奥氏体通常不用于含水条件，但通常用于高温气态环境。干腐蚀的以下方面是相关的。
抗氧化性
在许多工艺中，等温（恒温）条件不被保持，工艺温度也会变化。在加热和冷却过程中，基底金属和氧化皮之间的膨胀差异会导致保护性氧化皮开裂和剥落。这允许氧化介质攻击暴露的金属表面。耐热奥氏体的高铬和镍含量提供了良好的耐高温氧化性。由于镍减少了氧化皮和基底金属之间的膨胀差，310S不锈钢的镍含量越高，抗剥落性就越大。
大气效应
水蒸气的存在增加了腐蚀速率。然而，耐热奥氏体的镍和铬含量增加，在超过980°C的温度下对潮湿空气具有良好的抵抗力。它们还具有良好的抗二氧化碳结垢能力，可在与空气中使用的温度类似的温度下使用。
硫化氢
硫化氢中的腐蚀速率取决于氧化皮的浓度、温度、压力和渗透性。钢中铬的存在有助于稳定氧化皮并减缓扩散过程。在高压和高温下，当氢气存在时，腐蚀更严重，诸如309S不锈钢更适合这些条件。
烟道气
由于同一工艺装置内的气体成分和温度可能会有很大变化，因此很难概括烟道气和工艺气体中的腐蚀速率。
燃烧气体通常含有硫化合物，因为二氧化硫与二氧化碳、氮气、一氧化碳和过量氧气一起作为氧化气体存在。通常会形成保护性氧化物，根据具体条件，腐蚀速率可能与空气中的腐蚀速率相似或稍大。
还原烟气中含有不同数量的硫化氢、氢气、一氧化碳、二氧化碳和氮气。在这些环境中遇到的腐蚀速率对硫化氢含量和温度很敏感，而令人满意的材料选择通常需要进行维修测试。310S不锈钢的高镍含量在某些情况下可能由于硫化而有害，在这种情况下，309S不锈钢可能是首选材料。
渗碳
高铬和镍含量导致碳向钢中的扩散速度较慢。因此，耐热奥氏体对渗碳气氛具有良好的抵抗力。
氨
310S不锈钢的高镍含量确保了在高温下良好的耐氨性。在500°C下30 000小时后，含5-6%NH3的氨转化器中310S不锈钢的典型腐蚀速率为0.003mm/yr。
准备好开始了吗？
立即联系我们的团队！上海牧岩合金021-67896753
